XY-8008波纹管接头

产品分类: 软管接头及配件
    产品材质:PA尼龙 颜色:黑色
    螺纹规格:公制螺纹(Mefric)/德制螺纹(PG)
    工作温度:-40~110℃
    特性:内锁扣,装卸容易
    订购热线:0755-29627380
      产品详情 / PRODUCT DETAILS

      波纹管接头

      材质:
      PA尼龙;
      工作温度:
       -40110℃;
      螺纹规格:
      公制螺纹(Mefric)/德制螺纹(PG);
      颜色:
      黑色;
      特性:
      内锁扣,装卸容易;
      供应范围:
      阻燃,FV-O
      使用方法:
      LM型快速接头是软管的配套产品,可接入设备箱体上,也可根据选用螺纹接入进出口为内螺纹的电

      动设备上,只需软管插入接口即可

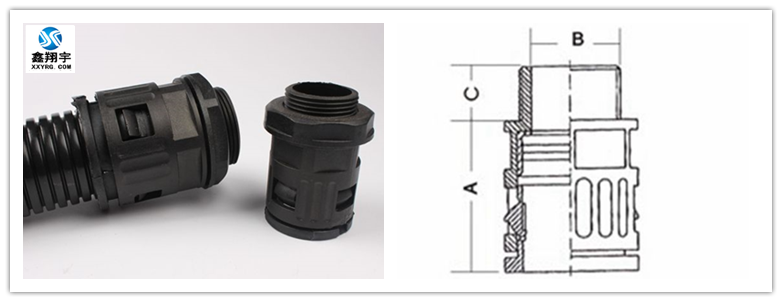

      规格参数 /SPECIFICATION PARAMETER


      软管
      规格

      公制螺纹

      德制螺纹

      B外径(MM)

      B内径(MM)

      C(MM)

      A(MM)

      包装单位
      (个/包)

      AD10.0

      M12×1.5

      PG7

      12.0

      6.5

      10

      22.5

      100

      AD10.0

      M16×1.5



      16.0

      6.5

      10

      22.5

      100

      AD13.0

      M16×1.5

      PG9

      16.0

      10.0

      10

      23.0

      100

      AD13.0

      M18×1.5



      16.0

      10.0

      11.5

      23.0

      100

      AD13.0

      M20×1.5



      16.0

      10.0

      11.5

      23.0

      100

      AD15.8

      M16×1.5

      PG11

      18.0

      12.0

      10

      24.0

      50

      AD15.8

      M18×1.5



      18.0

      12.0

      11.5

      24.0

      50

      AD15.8

      M20×1.5



      16.0

      12.0

      11.5

      24.0

      50

      AD18.5

      M20×2.0

      PG13.5

      20.0

      14.3

      12

      25.5

      50

      AD21.2

      M20×1.5



      20.0

      17.0

      13

      27.0

      50

      AD21.2

      M24×2.0

      PG16

      24.0

      17.0

      13

      27.0

      50

      AD21.2

      M25×1.5



      25.0

      17.0

      13

      27.0

      50

      AD25.0

      M25×1.5



      25.0

      20.0

      14

      30.0

      50

      AD28.5

      M25×1.5



      25.0

      23.0

      20

      34.0

      50

      AD28.5

      M27×2.0

      PG21

      27.0

      23.0

      14

      34.0

      50

      AD34.5

      M32×1.5



      32.0

      29.0

      20

      36.0

      20

      AD34.5

      M36×2.0

      PG29

      36.0

      29.0

      14

      36.0

      20

      AD34.5

      M40×1.5



      40.0

      29.0

      15

      38.5

      10

      AD42.5

      M32×1.5



      40.0

      36.0

      15

      38.5

      10

      AD42.5

      M48×2.0

      PG36

      48.0

      36.0

      15

      38.5

      10

      AD54.5

      M50×1.5



      50.0

      38.0

      16

      39.0

      10

      AD54.5

      M60×2.0

      PG48

      60.0

      53.0

      16

      39.0

      10

      塑料波纹管接头尺寸说明(以上面表格第一行为例) :

      1、软管规格AD10mm指可以配套的塑料波纹管的外径大小

      2、公制蚊纹指M.是标准60度尖牙12是指螺纹的外径1.5是指.(丝一凸一凹.为一周期.)

      3、德制螺纹PG电气螺纹DIN40430标准,是80°角,这里是近似值,以公制为准

      4、B外径是指螺牙处的外径大小,这里螺牙外径大小是12mm.

      5、B内径指螺牙处内径,这里螺牙内径为6.5mm.

      6、C处规格指螺牙的长度,这里螺牙长度为10mm

      7、A处规格不连螺牙的地方接头的长度,这里长度是22.5mm

      不知道如何选择塑料波纹管的接头尺寸请点击:


      塑料波纹管接头公制螺纹是什么意思及如何选择?

      产品展示 /PRODUCT EXHIBITION

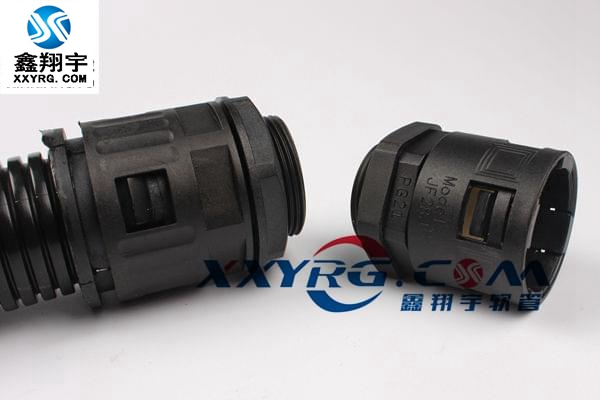

      波纹管快速接头
